Монтаж теплоизоляционных конструкций

Тепловая изоляция труб — обязательное условие для их длительной эксплуатации, а также сокращения потерь тепла в отопительных системах, системах горячего водоснабжения и хладоснабжения

Разделы проекта по тепловой изоляции разрабатываются на основании задания на проектирование, технологических чертежей, а также в соответствии с нормативными документами: СНиП 2.04.14 "Тепловая изоляция оборудования и трубопроводов", ДСТУ ISO 8497 "Теплоизоляция. Определение теплопередающих свойств теплоизоляции круглых труб в стационарном режиме (ISO 8497:1994, IDT)", ДБН В.2.6-31 "Тепловая изоляция зданий" и другие.

Проект утепления паропроводов промплощадки №9

Технические данные по объекту
Расположение:Запорожье
Заказчик:ЗАО
Стадия проектирования:РП
Диаметр изолируемых трубопроводов:от Ду20 до Ду800
Температура среды трубопроводов:от +50ºС до +520ºС
Протяженность трубопроводов:2605 м
Расположение трубопроводов:надземное, на открытой площадке, в помещении
Материалы:минеральная вата + покрытие из оцинкованной стали
Технические данные по объекту
Расположение:Днепр
Заказчик:ЖСК
Стадия проектирования:ТЭО
Диаметр изолируемых трубопроводов:от Ду15 до Ду250
Температура среды трубопроводов:от +40ºС до +80ºС
Протяженность трубопроводов:1320 м
Расположение трубопроводов:в неотапливаемом подвальном помещении
Материалы:минеральная вата с алюминиевой фольгой

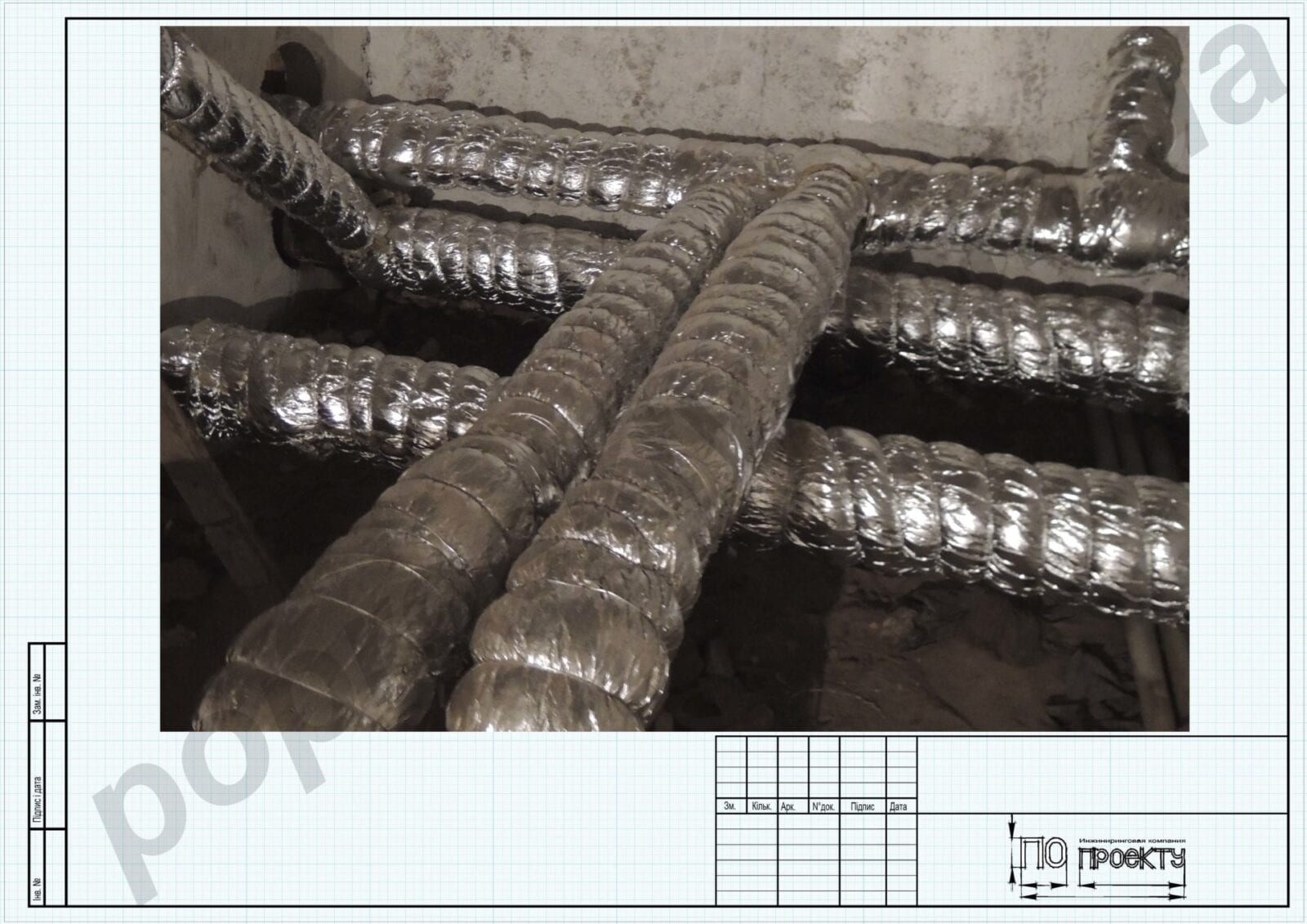

Проект по «бюджетному» утеплению трубопроводов теплоснабжения ЖСК

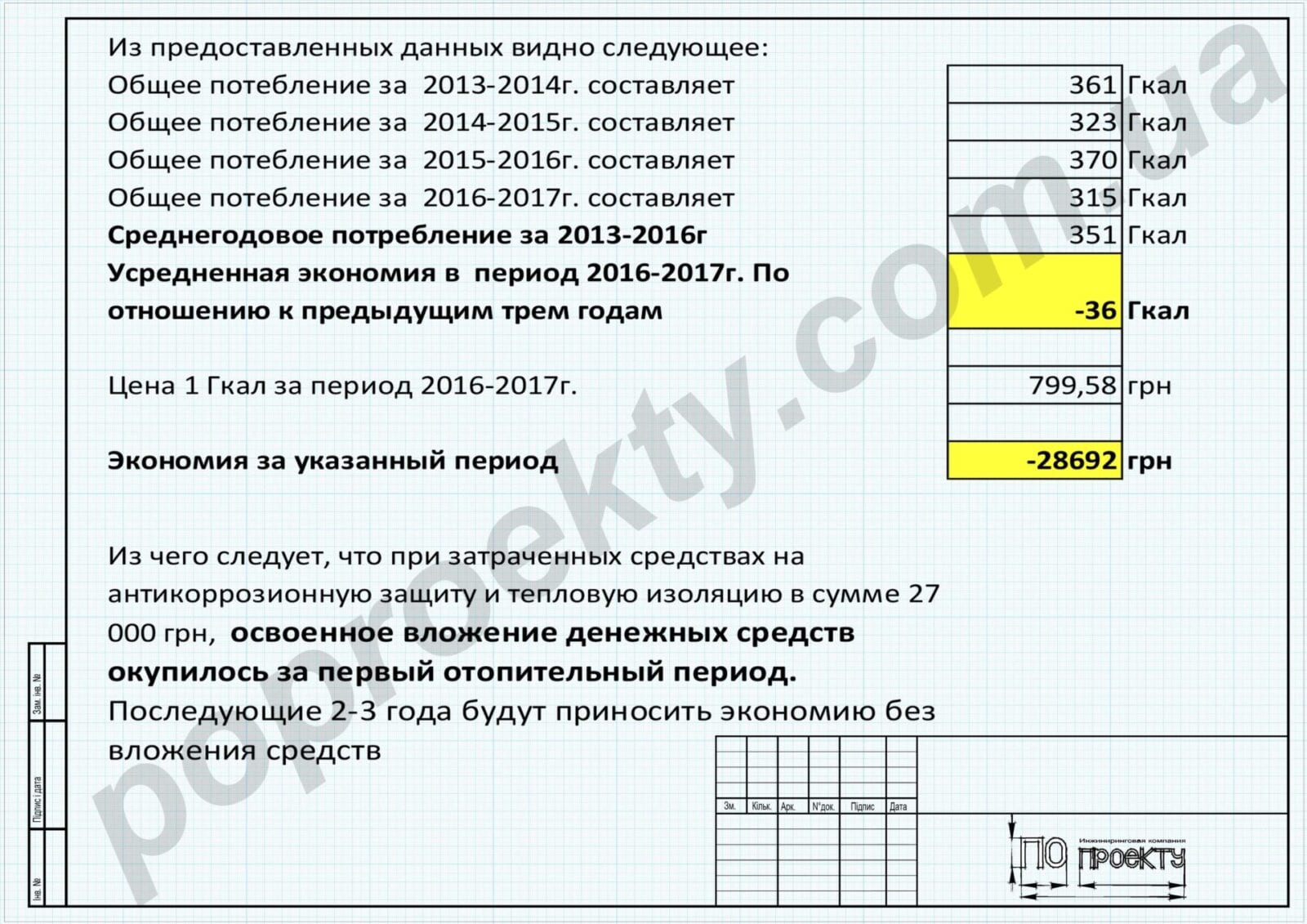

Результаты фактических показаний снятых после отопительного периода предоставлены ниже (немаловажно, что отопительный период 2016г.- 2017г. был самым холодным за предыдущие 5 лет!)

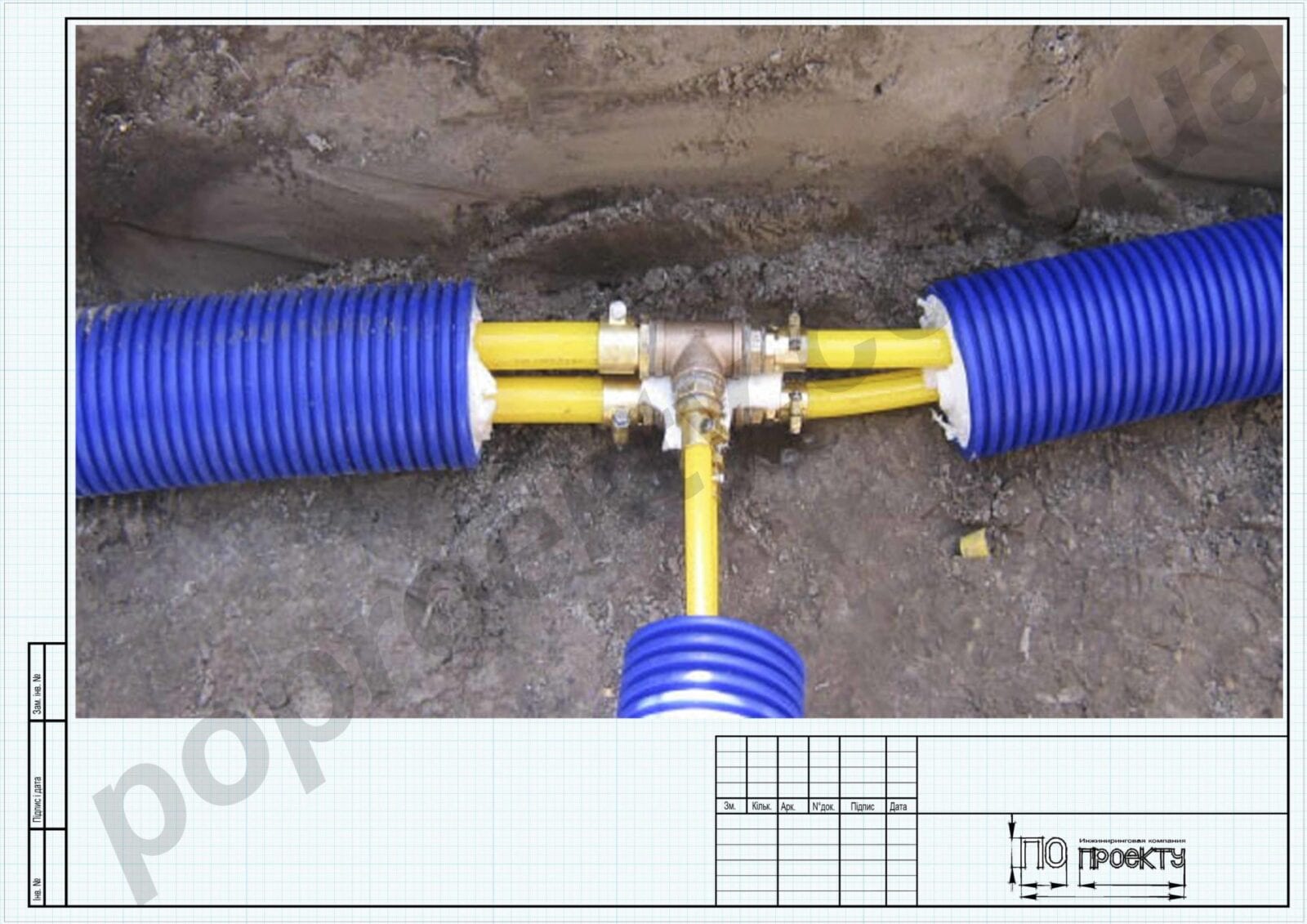

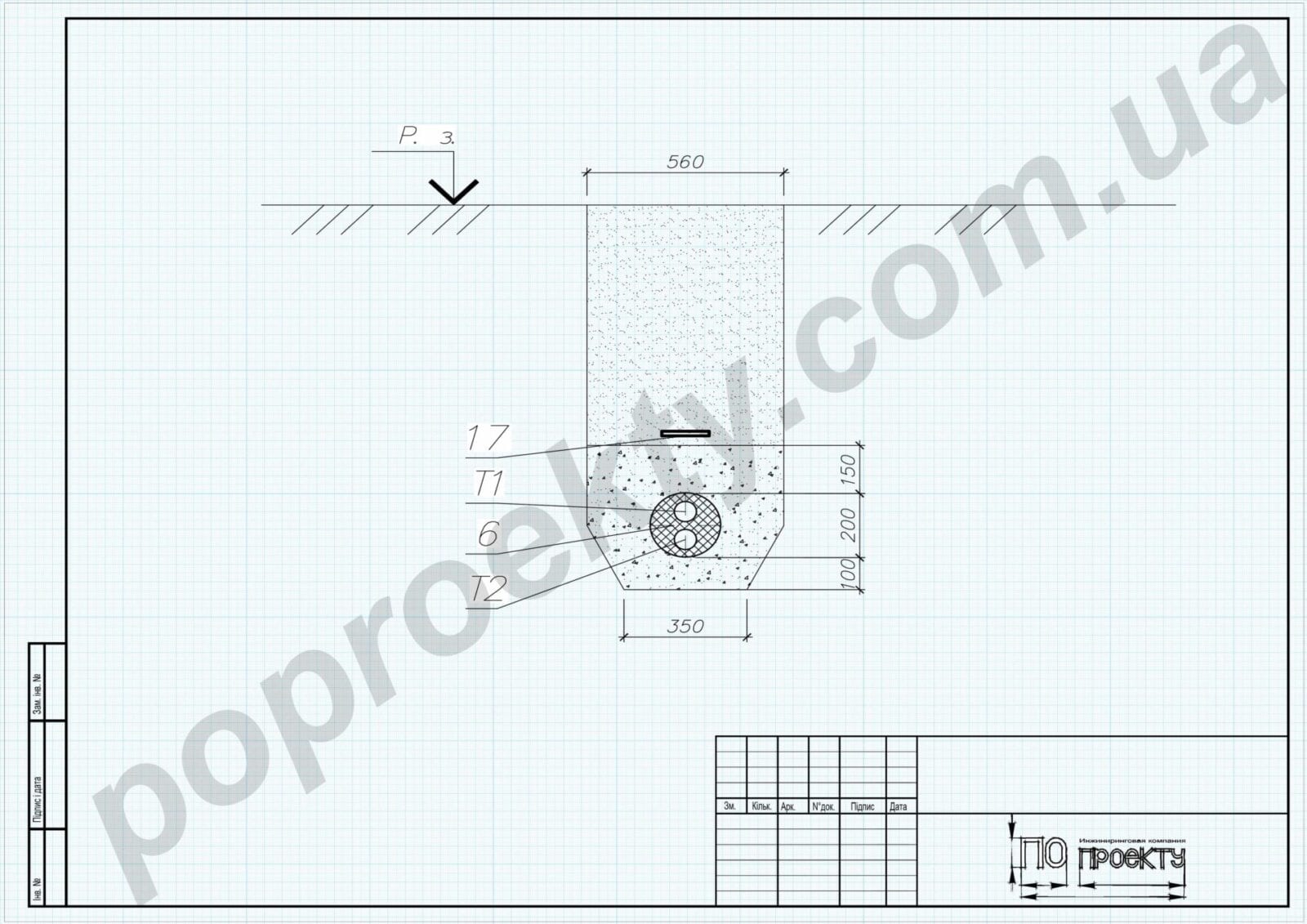

Проект с использованием предизолированных трубопроводов

Технические данные по объекту
Расположение:Днепропетровская область
Заказчик:КП
Стадия проектирования:РП
Диаметр изолируемых трубопроводов:предизолированные - 2хДу50
Температура среды трубопроводов:до +80ºС
Протяженность трубопроводов:2х120 м
Расположение трубопроводов:подземное, на открытой площадке
Материалы:предизолированная труба MICROFLEX

Какая должна быть теплоизоляция для трубороводов?

Для того, чтобы выбрать материалы для теплоизоляции труб важно учитывать следующие моменты:

  • условия эксплуатации трубопровода (наружное расположение, подвал, стены, подземные коммуникации и др.);
  • температурный диапазон (насколько высокой может быть температура среды внутри трубопровода);
  • целевое назначение трубопровода (отопительная система, горячее/холодное водоснабжение, воздуховоды, вентиляция и др.);
  • размерные параметры (диаметр трубы, длина трубопровода).

Если вы затрудняетесь сделать выбор тепловой изоляции для труб — звоните нам! Наши специалисты готовы проконсультировать вас и подобрать оптимальные материалы для проекта. Также они выполнят точный расчет необходимого количества.
