Монтаж систем электроснабжения

Проекты раздела электроснабжение разрабатываются на основании задания на проектирование технологических чертежей оборудования, чертежей автоматизации, а также в соответствии с нормативными документами: "Рекомендациями по проектированию крышных встроенных и пристроенных котельных установок бытовых генераторов, работающих на природном газе", "Правила устройства электроустановок", ДСТУ Б А.2.4-19 "Изображения условные графические электрооборудования и проводок на планах", СНиП 3.05.06 "Электротехнические устройства", ДБН В.2.5-23 "Проектирование электрооборудования объектов гражданского назначения", ДБН В.2.5-24 "Электрическая кабельная система отопления", ДБН В.2.5-27 "Защитные меры электробезопасности в электроустановках зданий и сооружений" и другие

Рабочий проект - электроснабжение котельной

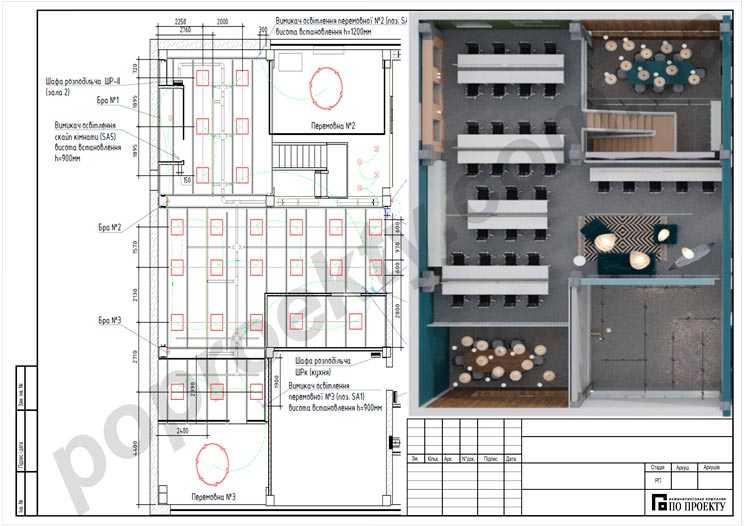

Проект: электроснабжение офисного комплекса

выполнен на основании технического задания выданного Заказчиком и с учетом требований:
ДБН-В.1.1-7:2016 - Пожарная безопасность объектов строительства. Общие требования
ДБН-В.2.5-28:2018 - Естественное и искусственное освещение
ДСТУ Б В.2.5-82:2016 - Электробезопасность в зданиях и сооружениях. Требования к защитным мерам от поражения электрическим током
ПУЭ - Правила устройства электроустановок

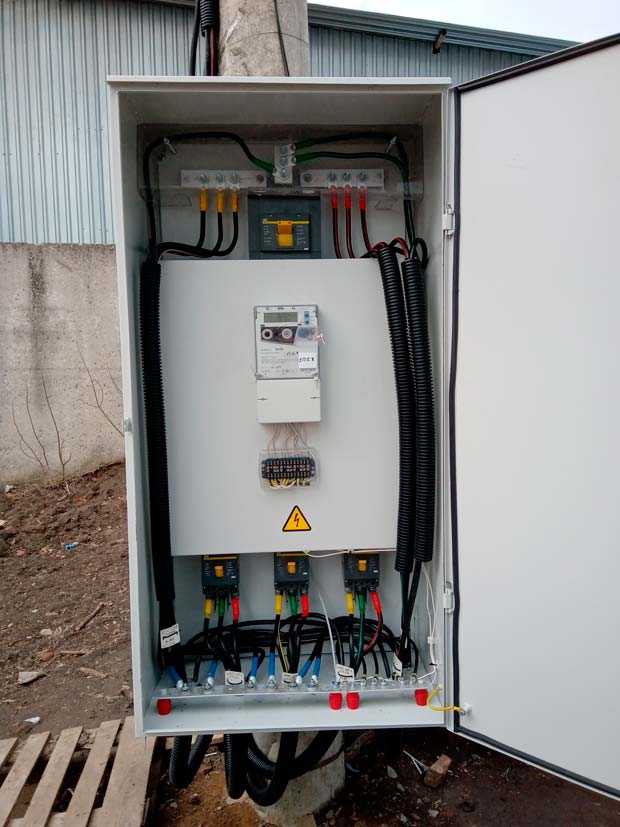

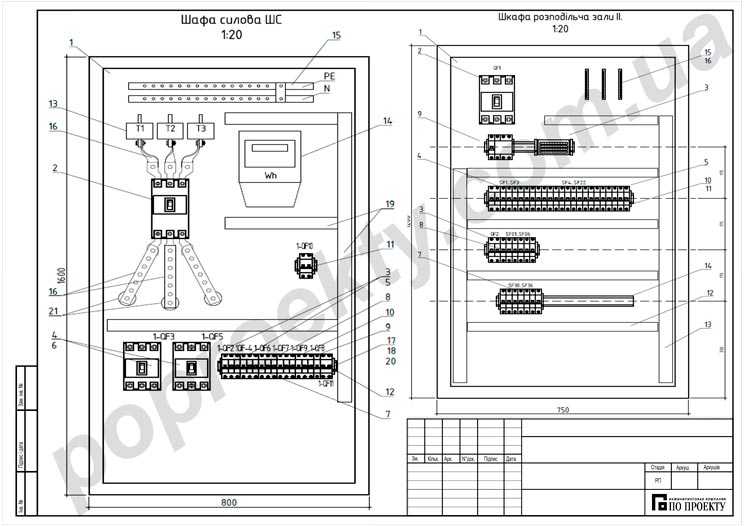

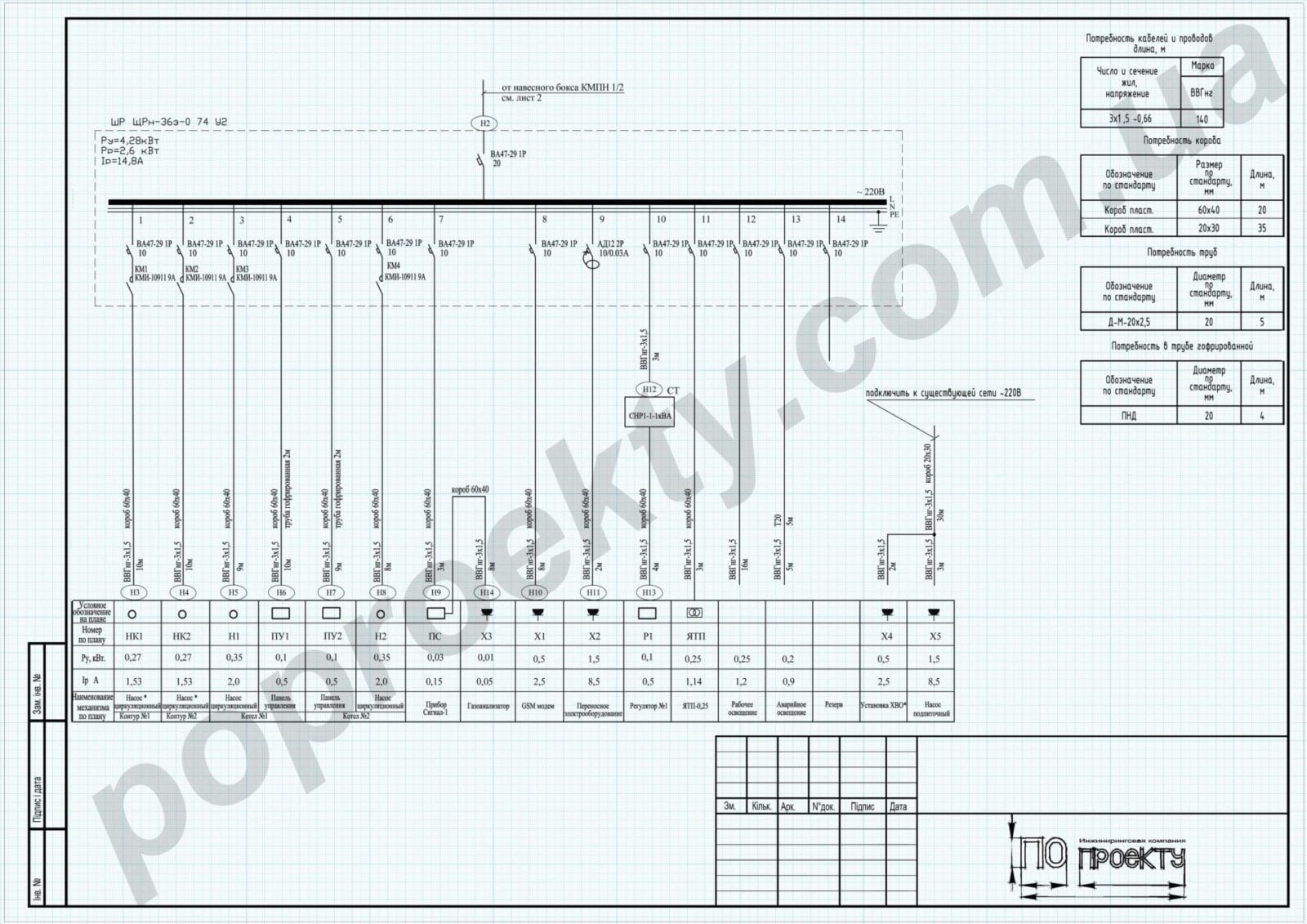

Питание подводится двумя алюминиевый кабелями 3х120 + 1х70 к шкафу с отсечным устройстве и предохранителями. Главный автоматический выключатель и электросчетчик установлены в силовом шкафу. В силовом щите также установлены автоматические выключатели потребителей: распределительный шкаф залы I (РШ-I); распределительный шкаф залы II (РШ-II); распределительный шкаф кухни (РШК); вентиляционное устройство МПА 2500 Е3; внешний блок кондиционера переговорной №2; кондиционер переговорной №3; резервный автомат

Общая мощность электропитания, которую потребляет офисный комплекс составляет 250 кВт

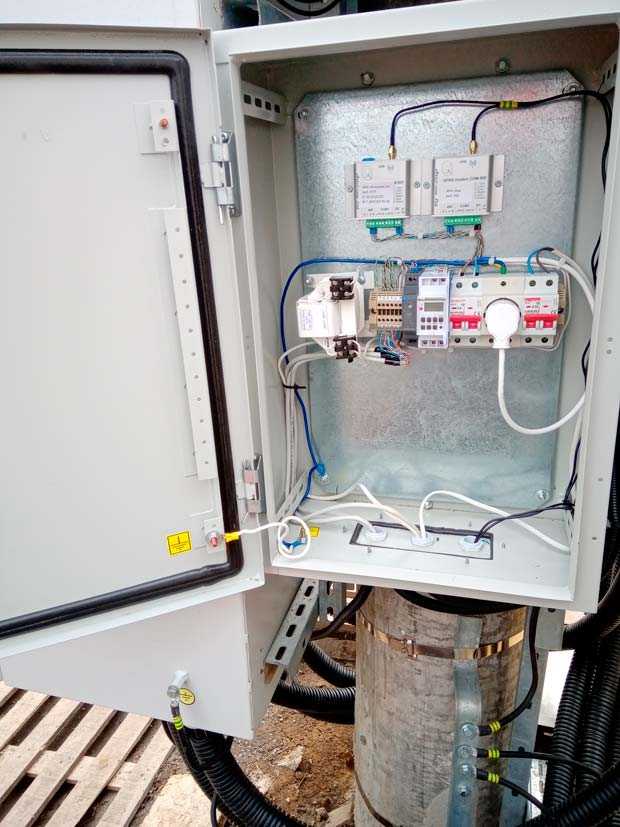

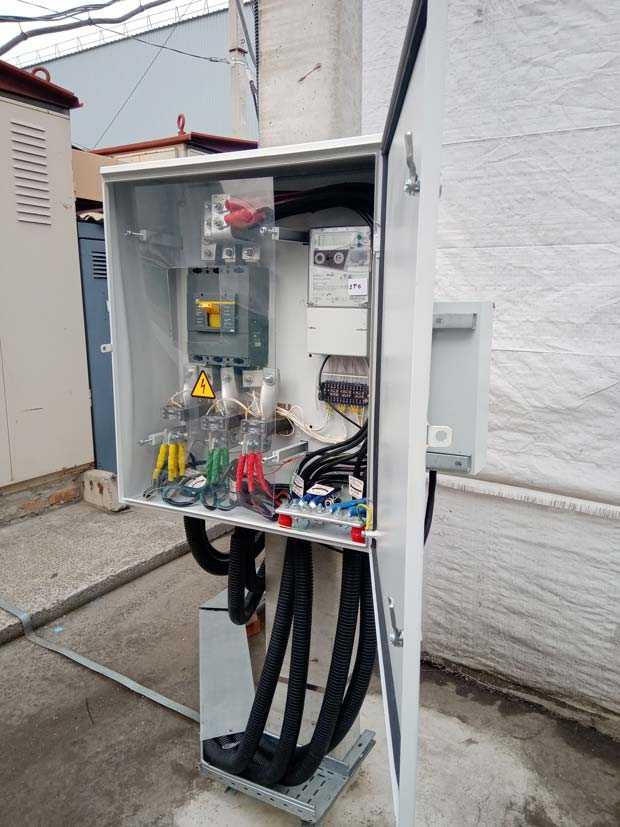

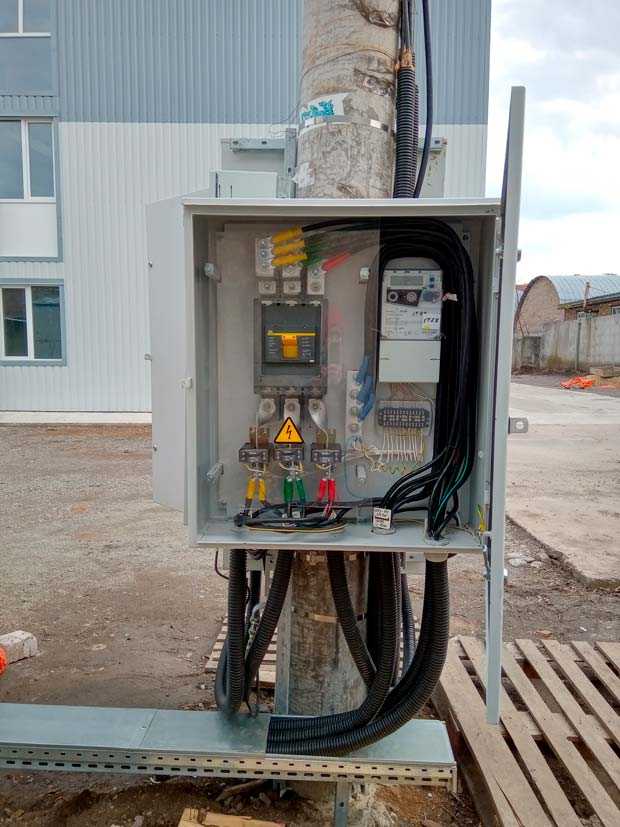

Проектирование, изготовление силовых шкафов электроснабжения,
распределительных щитов, узлов учета и управления

Раздел проекта по электроснабжению должен включать в себя:

  • Перечень всей использующейся аппаратуры и электроустановок;
  • Расчёты максимального тока, падения тока в линии, нагрузки на электрическую сеть;

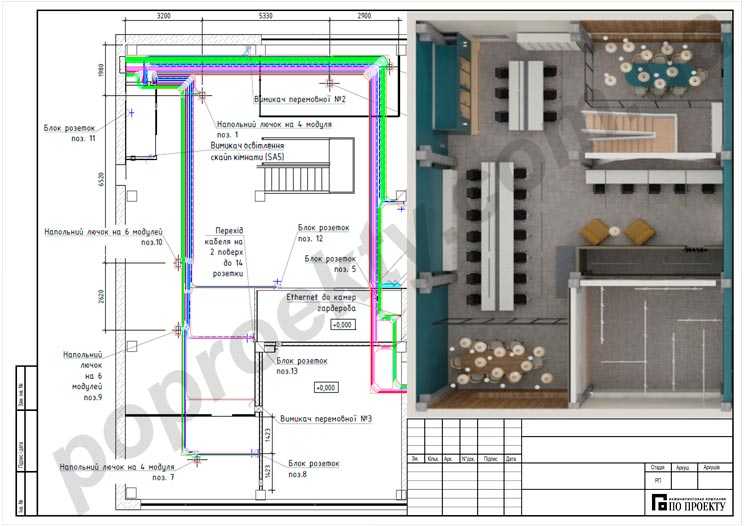

  • Схема укладки кабелей и расположение электрооборудования.

Каждый проект электрических сетей – проект электрики квартиры, проект электрики дома, проект электрики магазина, проект электрики офиса или проект электрики завода должен начинаться с технического задания и получение технических условий на подключение объекта к электрической сети. Вы можете получить ТУ самостоятельно, либо воспользоваться услугами нашей компании.
